高強聚合物砂漿的施工方法如下：

1. 準(zhǔn)備工作：熟悉圖紙，進行腳手架搭設(shè)等各種準(zhǔn)備工作。

2. 表面處理：對加固砼體進行鑿毛、清理、修補，除去表層浮漿、油污等雜質(zhì)，直至完全露出砼結(jié)構(gòu)新面，用高壓水槍清洗被加固構(gòu)件的表面，清除酥松混凝土。對有裂縫的混凝土加固構(gòu)件要先進行修補，當(dāng)原構(gòu)件鋼筋有銹蝕現(xiàn)象時應(yīng)對外漏的鋼筋進行除銹及阻銹處理；若原構(gòu)件鋼筋經(jīng)檢測，認為已處于有銹蝕可能的狀態(tài)，但混凝土保護層尚未開裂時，宜采用噴涂型阻銹劑進行處理，聚合物砂漿修補后，再進行下一道工序。表面處理之后，抹聚合物施工前應(yīng)用高壓水沖洗并保持潮濕狀態(tài)，以減少聚合物砂漿在固化過程的水分流失，有利于聚合物砂漿的充分固化，使之達到設(shè)計強度值。濕潤用水的水質(zhì)達到普通混凝土或砂漿的用水要求。

3. 定位放線：按設(shè)計圖紙要求，對繃網(wǎng)部位的鋼絲繩方向進行確認，并用墨線彈出。

4. 打固定孔：固定鋼絲繩網(wǎng)片的固定銷栓的直徑為6.5mm，打固定孔時用直徑6 mm金剛鉆頭，打孔深為3.5cm，按圖紙要求固定孔呈梅花型布置（也可在鋼絲繩網(wǎng)繃緊后打孔）。

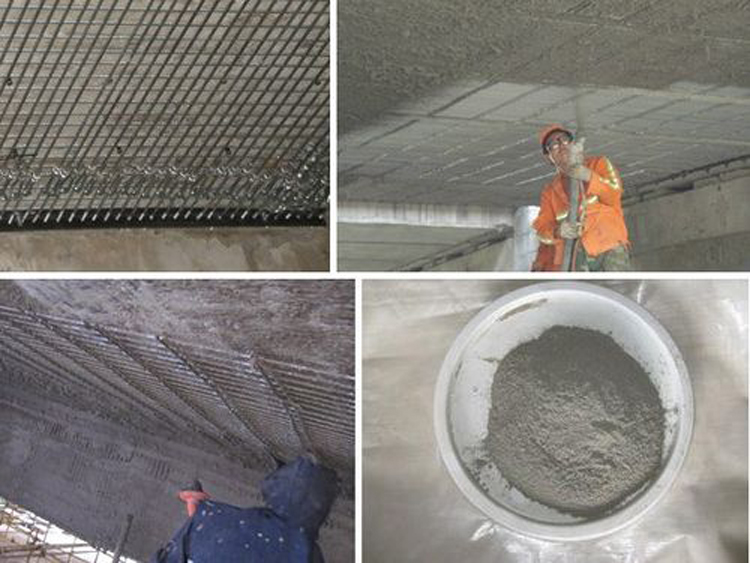

5. 鋼絲繩網(wǎng)片固定：縱筋在上，橫筋在下。對鋼絲繩網(wǎng)片進行剪裁，在鋼絲繩網(wǎng)片的端頭套上專用緊固環(huán)，并使緊固環(huán)扎緊綱絲繩線頭；將鋼絲繩網(wǎng)片的一端先用固定銷栓固定或錨固，在另一端用緊線器夾緊鋼絲繩網(wǎng)片，對鋼絲繩網(wǎng)片進行張拉，使鋼絲繩網(wǎng)片處于繃緊待加固狀態(tài)；用T型銷栓在網(wǎng)的縱橫交叉處打孔固定或用錨固件錨固，相互間距為380 mm，呈梅花型布置?？嚲W(wǎng)的松緊要求：以縱筋手捏有彈性即可。不得出現(xiàn)有彎曲和未繃緊現(xiàn)象。

6. 噴涂粘結(jié)劑：在加固構(gòu)件表面均勻涂刷一層1-2mm左右厚加強粘結(jié)的粘結(jié)劑，使原結(jié)構(gòu)和鋼絞線網(wǎng)結(jié)合良好，共同受力。

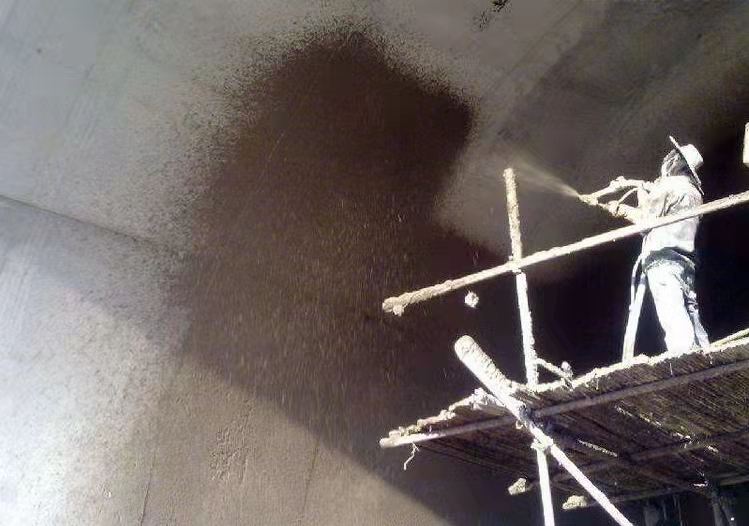

7. 噴涂聚合物砂漿：根據(jù)設(shè)計要求及滲透性聚合物砂漿相關(guān)配比使用說明進行材料配制，攪拌均勻無結(jié)塊，配好的漿料應(yīng)保證在半小時內(nèi)用完。鋼絞線加固具體部位做法 可采用噴射器或人工抹壓方式進行滲透性聚合物砂漿施工，砂漿厚度應(yīng)控制在20mm~30mm，保護層厚度不小于10mm。涂抹聚合物砂漿時時，周圍環(huán)境溫度不宜高于30℃，避免大風(fēng)、陽光暴曬。

8. 表面養(yǎng)護：聚合物砂漿噴抹好后，進行噴水養(yǎng)護，保證表面濕潤，條件允許可以采用覆蓋養(yǎng)護，養(yǎng)護時間不得少于7天。

9. 檢驗：施工前應(yīng)確認鋼絞線網(wǎng)、滲透性聚合物砂漿的合格證明，其指標(biāo)應(yīng)滿足工程設(shè)計的要求，確保按照上述工序要求進行施工。聚合物砂漿涂抹質(zhì)量檢驗評定，可參照抹灰質(zhì)量要求進行檢驗。鋼絲繩網(wǎng)片-聚合物砂漿外加層加固規(guī)定應(yīng)按照GB50367-2006混凝土結(jié)構(gòu)加固設(shè)計規(guī)范進行設(shè)計及施工。

鋼絲繩網(wǎng)片加固工藝配套砂漿是一種專門為鋼絲繩網(wǎng)片加固混凝土結(jié)構(gòu)設(shè)計的砂漿，具有高強度、高粘結(jié)性、耐久性和防火性能等特點。

這種砂漿主要由高強度水泥、細骨料、多種特殊添加劑和水等組成，能夠與鋼絲繩網(wǎng)片形成一體，提高混凝土結(jié)構(gòu)的承載能力和穩(wěn)定性。

使用鋼絲繩網(wǎng)片加固工藝配套砂漿進行加固時，需要按照工藝要求進行施工，包括準(zhǔn)備工作、鋼絲繩網(wǎng)片的定位和固定、砂漿的制備和澆筑等環(huán)節(jié)。同時，需要注意施工時的安全和衛(wèi)生，避免對環(huán)境和人員造成污染和傷害。

總之，鋼絲繩網(wǎng)片加固工藝配套砂漿是一種重要的建筑材料，對于提高混凝土結(jié)構(gòu)的承載能力和穩(wěn)定性具有重要的作用。在使用時需要根據(jù)實際情況選擇合適的材料和品牌，并嚴格按照產(chǎn)品說明和施工要求進行操作。

高強聚合物砂漿具有高強度、高粘結(jié)性、防水、防腐蝕等優(yōu)良性能，被廣泛應(yīng)用于建筑物的修補和加固、地坪的鋪設(shè)、防水層的制作等多個領(lǐng)域。與傳統(tǒng)的水泥砂漿相比，聚合物改性水泥砂漿具有更好的柔性和耐久性，能夠更好地適應(yīng)溫度變化和振動等外部環(huán)境的影響。

在聚合物改性水泥砂漿的施工過程中，需要注意以下幾點：首先，要嚴格按照比例進行配料，確保聚合物乳液和水泥的比例合理；其次，要充分攪拌，確保所有原料混合均勻；再次，施工時應(yīng)控制砂漿的厚度和均勻度，避免過厚或過?。蛔詈螅陴B(yǎng)護期間應(yīng)做好保濕工作，避免砂漿開裂。

總之，聚合物改性水泥砂漿是一種性能優(yōu)良、適用范圍廣泛的新型建筑材料，在施工過程中需要注意配料、攪拌、施工和養(yǎng)護等方面的問題，以確保其性能得到充分發(fā)揮。
